3/8" վառելիքի հոսքաչափը վառելիքի հոսքի ճշգրիտ չափման գործիք է, որը հատուկ նախագծված է փոքր տրամագծով վառելիքի հոսքը չափելու համար: Անվան մեջ «3/8»-ը վերաբերում է հոսքաչափի միացման անցքի չափին, որը համարժեք է մոտավորապես 9.525 միլիմետր (մմ) խողովակի տրամագծի: Այսինքն՝ շատ մեծ հավանականություն կա, որ այս հոսքաչափը միացնող խողովակաշարի չափը նույնպես 3/8" է: Այս կոմպակտ հոսքաչափը անփոխարինելի դեր է խաղում այն դեպքերում, երբ պահանջվում է ցածր հոսքով վառելիքի կիրառման ճշգրիտ մոնիթորինգ:
3/8 դյույմանոց հոսքաչափը վերաբերում է հոսքի սենսորի միացման միացմանը, որը 3/4 դյույմ է։
Տեխնիկական տեսանկյունից, 3/8" վառելիքի հոսքաչափերը սովորաբար օգտագործում են բարձր ճշգրտության չափման սկզբունքներ, ինչպիսիք են տուրբինային հոսքաչափը , ատամնավոր հոսքաչափը կամ Կորիոլիսի զանգվածային հոսքաչափերը՝ վառելիքի ակնթարթային և կուտակային հոսքը ճշգրիտ գրանցելու և գրանցելու համար: Դրանց չափման միջակայքը սովորաբար կազմում է 0.1-30 լիտր րոպեում (կախված մոդելից), ինչը դրանք հատկապես հարմար է դարձնում փոքր հոսքի վառելիքի համակարգերի մոնիթորինգի համար: Այս հոսքաչափերի հիմնական նյութերը հաճախ չժանգոտվող պողպատն են, ալյումինե համաձուլվածքը կամ բարձր ամրության ինժեներական պլաստմասսաները, որոնք ապահովում են վառելիքի հետ ամրություն և քիմիական համատեղելիություն:

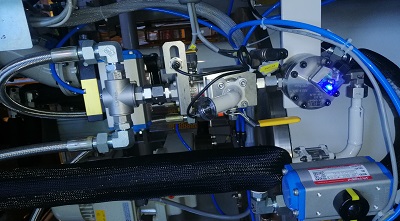

3/8 դյույմանոց հոսքաչափ փոքր վառելիքի համակարգերի մոնիթորինգի համար
Որտե՞ղ են օգտագործվում 3/8 դյույմանոց վառելիքի հոսքի չափիչները:
3/8" վառելիքի հոսքաչափերը լայնորեն կիրառվում են տարբեր արդյունաբերական ոլորտներում՝ իրենց փոքր տրամագծի և բարձր ճշգրտության բնութագրերի շնորհիվ։
1. Ավիացիոն ոլորտ. Օգտագործվում է փոքր ինքնաթիռների, անօդաչու թռչող սարքերի և ուղղաթիռների վառելիքի համակարգերի համար, վերահսկում է շարժիչի վառելիքի սպառման մակարդակը՝ թռիչքի անվտանգությունն ու տնտեսողությունը ապահովելու համար: Ավիացիոն կիրառություններում հոսքաչափերի հուսալիությունն ու ճշգրտությունը կարևոր են, և չափման ցանկացած սխալ կարող է հանգեցնել վառելիքի հաշվարկի լուրջ սխալների:
2. Ավտոմոբիլային փորձարկում. Օգտագործվում է շարժիչի մշակման և աշխատանքի փորձարկման մեջ՝ վառելիքի ներարկման համակարգերի հոսքի բնութագրերը ճշգրիտ չափելու համար: Ավտոարտադրողները և հետազոտական և զարգացման հաստատությունները օգտագործում են այս տվյալները շարժիչի նախագծումը օպտիմալացնելու, վառելիքի արդյունավետությունը բարելավելու և ավելի ու ավելի խիստ արտանետումների չափանիշներին համապատասխանելու համար:
3. Արդյունաբերական այրման սարքավորումներ. Փոքր կաթսաների, գեներատորային հավաքածուների և արդյունաբերական ջեռուցման համակարգերի վառելիքի մատակարարման մոնիթորինգ: Այս կիրառությունները պահանջում են վառելիքի անընդհատ և կայուն մատակարարում, իսկ հոսքաչափերը օգնում են օպերատորներին պահպանել այրման օպտիմալ արդյունավետությունը:

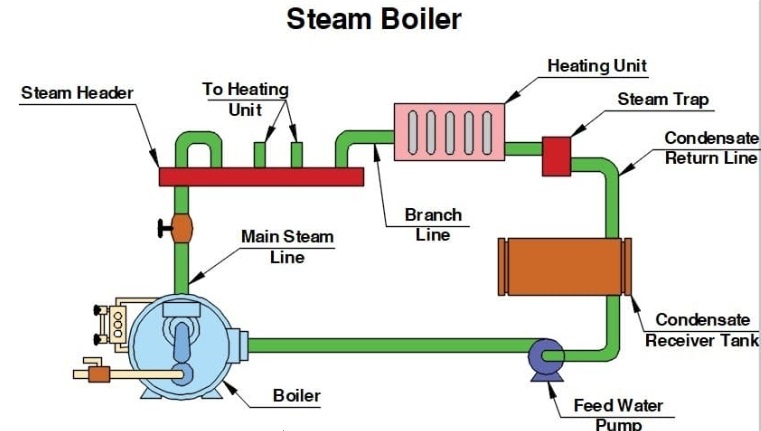

Փոքր կաթսաները կարող են կարիք ունենալ 3/8 դյույմանոց վառելիքի հոսքի չափիչի
4. Լաբորատոր հետազոտություններ. Տրամադրեք ճշգրիտ հոսքի տվյալներ գիտական հետազոտական նախագծերում, ինչպիսիք են վառելիքի հավելումների արդյունավետության փորձարկումը և նոր շարժիչի մշակումը: Հետազոտական կարգի հոսքաչափերը հաճախ պահանջում են ավելի բարձր ճշգրտություն և ավելի բարդ տվյալների ելքային ֆունկցիաներ:

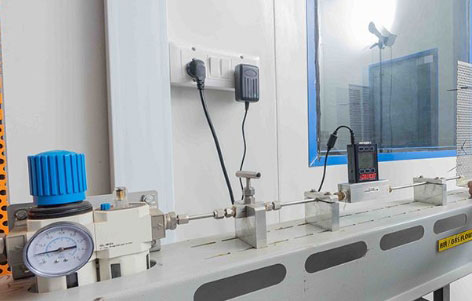

3/8 դյույմ հոսքաչափ լաբորատոր հետազոտությունների համար
5. Նավի օժանդակ էներգիայի համակարգ. Օգտագործվում է փոքր կամ մեծ նավերի օժանդակ շարժիչների վառելիքի մոնիթորինգի համար՝ օգնելով օպտիմալացնել վառելիքի օգտագործումը և նավիգացիոն պլանները։

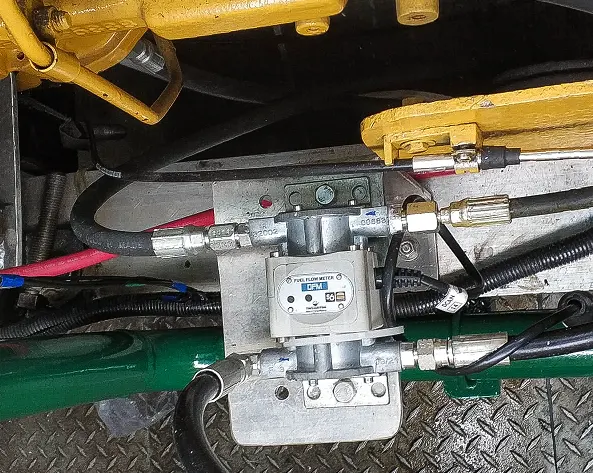

3/8 դյույմ փոքր հոսքաչափ նավի վառելիքի չափման համար
Որո՞նք են ցածր հոսքի վառելիքը չափելու տեխնիկական դժվարությունները։
Փոքր տրամագծով վառելիքի հոսքի չափումը բախվում է բազմաթիվ տեխնիկական մարտահրավերների. Հիմնական դժվարությունը չափազանց քիչ երթևեկության պատճառով առաջացած զգայունության խնդիրն է: 3/8 դյույմ տրամագծով վառելիքի հոսքի արագությունը կարող է շատ դանդաղ լինել, օրինակ՝ ընդամենը 10 մլ/րոպե կամ 50 խորանարդ սանտիմետր, և հոսքի չափման ավանդական մեթոդները, օրինակ՝ տուրբինային հոսքաչափերը կամ մետաղական խողովակային ռոտոմետրերը , կարող են չկարողանալ ճշգրիտ հայտնաբերել նման թույլ հոսքի ազդանշանները: Սա պահանջում է, որ հոսքաչափերը ունենան չափազանց բարձր զգայունություն, կարողանան տարբերակել հոսքի փոքր փոփոխությունները` պահպանելով չափման կայունությունը:
Վառելիքի բնութագրերի փոփոխությունների ազդեցությունը չի կարելի անտեսել: Վառելիքի տարբեր տեսակները (օրինակ՝ բենզին, դիզելային վառելիք, ավիացիոն կերոսին և այլն) ունեն տարբեր մածուցիկության, խտության և յուղման բնութագրեր, որոնք փոխվում են ջերմաստիճանի հետ և անմիջականորեն ազդում են հոսքաչափերի չափման ճշգրտության վրա: Բարձրորակ 3/8" վառելիքի հոսքաչափը պետք է կարողանա փոխհատուցել այս ֆիզիկական հատկությունների փոփոխությունները կամ պահպանել չափման կայուն արդյունավետություն վառելիքի տարբեր տեսակների համար:
Տեղադրման պայմանների սահմանափակումները մեծացրել են կիրառման դժվարությունը: Փոքր տրամագծով համակարգերը սովորաբար ունեն սահմանափակ տարածք և պահանջում են կոմպակտ հոսքաչափի կառուցվածքներ՝ առանց տեղադրման պատճառով չափազանց ճնշման կորստի: Բացի այդ, շրջակա միջավայրի գործոնները, ինչպիսիք են խողովակաշարի թրթռումը և ջերմաստիճանի տատանումները, ավելի զգալի ազդեցություն ունեն փոքր հոսքի չափման վրա, և այդ ազդեցությունները վերացնելու համար անհրաժեշտ է հատուկ նախագծում:
Փոքր տրամագծով համակարգերը սահմանափակ տարածք ունեն
Փոքր հոսքի չափման մեկ այլ մարտահրավեր է երկարատև կայունության պահպանումը: Վառելիքը կարող է պարունակել փոքր մասնիկներ կամ խառնուրդներ, որոնք ժամանակի ընթացքում կարող են ազդել հոսքաչափի մեխանիկական բաղադրիչների կամ սենսորների վրա: Գերազանց 3/8 դյույմանոց վառելիքի հոսքաչափը պետք է ունենա ինքնամաքրման ունակություն կամ աղտոտման դեմ նախագծում՝ երկարատև հուսալիություն ապահովելու համար:

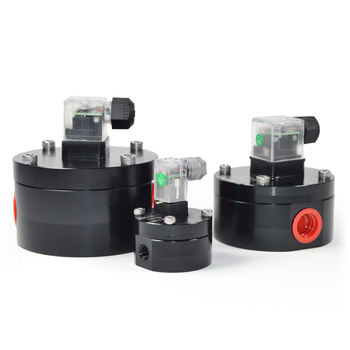

«Սիլվեր Ինստրումենթս»-ը մշակել է միկրոդրական տեղաշարժի հոսքաչափերի շարք՝ վերը նշված փոքր հոսքի վառելիքի չափման մարտահրավերների մասնագիտական լուծումներ տրամադրելու համար: Հոսքի չափիչների այս շարքը հատկապես հարմար է 3/8 դյույմանոց վառելիքի խողովակաշարերի կիրառման համար և ունի մի շարք գերազանց առանձնահատկություններ.
Այս հոսքաչափի հիմնական առավելությունը բարձր ճշգրտությամբ չափման հնարավորությունն է: Կիրառելով օվալաձև ատամնանիվով ճշգրիտ հոսքի չափման սկզբունքը (դրական տեղաշարժի հոսքաչափ), այն կարող է պահպանել ± 1% ցուցմունքի ճշգրտություն նույնիսկ չափազանց ցածր հոսքի արագությունների դեպքում, ինչպիսիք են 0.5 խորանարդ սանտիմետրը (մլ/րոպե), բավարարելով վառելիքի հոսքի մոնիթորինգի ամենախիստ պահանջները: Դրա չափման միջակայքը րոպեում ընդամենը 0.1 լիտր է, լիովին ծածկելով 3/8 դյույմանոց վառելիքի համակարգի հոսքի միջակայքը: Ստորև ներկայացված է մեր LC-M շարքի փոքր դրական տեղաշարժի հոսքաչափի հոսքի միջակայքը, որը այն կարող է կարգավորել.
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
Փոքր հոսքաչափի կառուցվածքային դիզայնը լիովին հաշվի է առնում 3/8 դյույմ տրամագծով փոքր խողովակների կիրառման բնութագրերը: Կոմպակտ չափը հեշտացնում է տեղադրումը սահմանափակ տարածության պայմաններում, իսկ օպտիմալացված հոսքագծի դիզայնը նվազագույնի է հասցնում ճնշման կորուստը՝ խուսափելով բնօրինակ վառելիքի համակարգի նորմալ աշխատանքային ճնշմանը ազդելուց: Արտադրանքն առաջարկում է մի քանի ինտերֆեյսի տարբերակներ, որոնք կարող են հեշտությամբ ինտեգրվել առկա 3/8 դյույմ խողովակաշարային համակարգերի մեջ, օրինակ՝ պտուտակային, եզրային, սեղմող միացման:

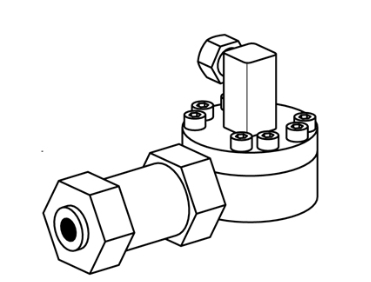

3/8 դյույմանոց վառելիքի հոսքի չափիչի փոքր և կոմպակտ դիզայն
Հոսքի սենսորների նյութերի ընտրությունը արտացոլում է մասնագիտական նկատառումները: Վառելիքի հետ շփվող բաղադրիչները պատրաստված են չժանգոտվող պողպատից կամ ալյումինից և հատուկ կոմպոզիտային նյութերից՝ երկարաժամկետ կոռոզիոն դիմադրություն և չափսերի կայունություն ապահովելու համար: LC-M շարքի փոքր հոսքաչափը ենթարկվել է խիստ կնքման փորձարկման՝ վառելիքի արտահոսքի ռիսկը վերացնելու համար և համապատասխանում է արդյունաբերական անվտանգության չափանիշներին:
Հարուստ և գործնական ֆունկցիոնալ կոնֆիգուրացիա։ Բացի հոսքի հիմնական չափումից, այն կարող է նաև ապահովել տարբեր ֆունկցիոնալ տարբերակներ, ինչպիսիք են խմբաքանակի կառավարումը, MODBUS RS485-ը, իմպուլսային ելքը և անալոգային ազդանշանի ելքը՝ տարբեր կիրառման սցենարների կարիքները բավարարելու համար։ Օգտագործողի համար հարմար ինտերֆեյսի դիզայնը պարզեցնում է պարամետրերի կարգավորումները և տվյալների ընթերցման գործողությունները։

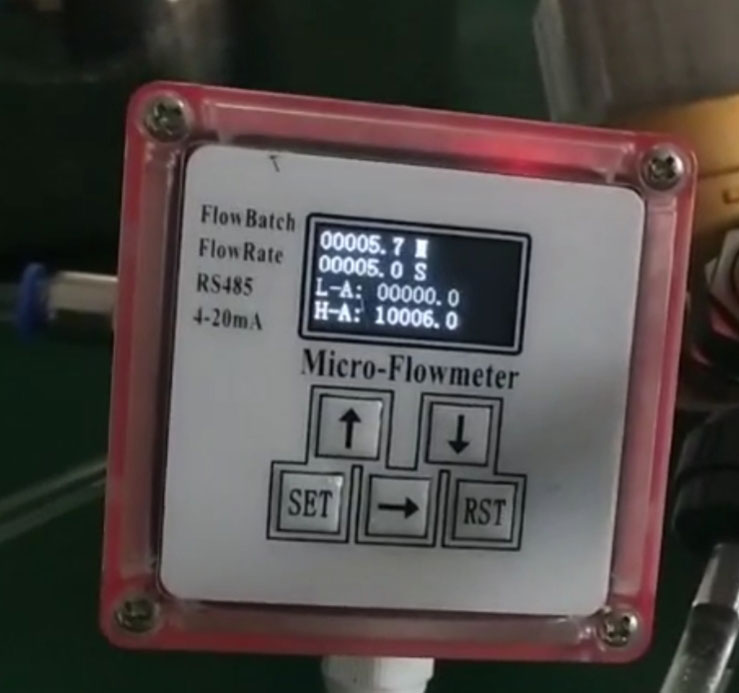

3/4 դյույմանոց վառելիքի հոսքի չափիչի համար օգտագործողին հարմար ինտերֆեյսի դիզայնով տարբերակ
Ինչպե՞ս ընտրել համապատասխան 3/8 դյույմանոց վառելիքի հոսքի չափիչ։
3/8" վառելիքի հոսքաչափ ընտրելիս պետք է հաշվի առնել հետևյալ հիմնական գործոնները.
1. Հոսքի միջակայքի համապատասխանեցում. Համոզվեք, որ ընտրված մոդելի նվազագույն և առավելագույն հոսքի արագությունները համապատասխանում են կիրառման իրական պահանջներին, իսկ իդեալական աշխատանքային հոսքի արագությունը պետք է լինի միջակայքի 20%-80%-ի սահմաններում, իսկ փոքր վառելիքի հոսքաչափի համար նվազեցման հարաբերակցությունը 10:1 է, այսինքն՝ եթե ձեր առավելագույն հոսքը 100 մլ/րոպե է, ապա նվազագույն հոսքի ճշգրտությունը, որը այն կարող է ապահովել, 10 մլ/րոպե է:
2. Վառելիքի տեսակի համատեղելիություն. Հաստատեք, որ 3/8 դյույմանոց վառելիքի հոսքաչափը հարմար է չափվող վառելիքի կոնկրետ տեսակի համար՝ հաշվի առնելով մածուցիկության միջակայքը և քիմիական համատեղելիությունը:
3. Ճշգրտության մակարդակի պահանջներ. Ընտրեք համապատասխան ճշգրտության մակարդակ՝ հիմնվելով կիրառման կարևորության վրա: Լաբորատոր կիրառությունները սովորաբար պահանջում են ավելի բարձր ճշգրտություն, քան արդյունաբերական մոնիթորինգը, silverinstruments.com-ը առաջարկում է 3/8 դյույմանոց վառելիքի հոսքաչափի մի քանի տարբերակ՝ Կորիոլիսի հոսքաչափից մինչև դրական տեղաշարժի հոսքաչափ՝ տարբեր բյուջեներով:
4. Ելքային ազդանշանի տեսակը. Մենք մատակարարում ենք թվային վառելիքի հոսքաչափ, խնդրում ենք ընտրել անալոգային (4-20mA/0-10V) կամ իմպուլսային PNP կամ NPN ելք կամ թվային կապի (MODBUS RS485 և այլն) ինտերֆեյսներ՝ տվյալների հավաքագրման համակարգի պահանջներին համապատասխան:
3/8” վառելիքի հոսքի չափիչ MODBUS RTU կարգավորում
5. Շրջակա միջավայրի հարմարվողականություն. Հաշվի առեք աշխատանքային միջավայրի ջերմաստիճանը, խոնավությունը, թրթռումը և այլ պայմանները, և ընտրեք համապատասխան պաշտպանության մակարդակներով արտադրանք:
Չափման ճշգրտությունն ապահովելու համար նույնքան կարևոր է նաև ճիշտ տեղադրումը: Խնդրում ենք օգտագործել համապատասխան հենարան՝ խողովակաշարը ամրացնելու համար՝ թրթռման ազդեցությունը նվազեցնելու համար: Կանոնավոր սպասարկումը ներառում է ֆիլտրի վիճակի ստուգում, զրոյական շեղման ստուգում և ճշգրտության կարգաբերում, ինչը կարող է զգալիորեն երկարացնել հոսքաչափի ծառայության ժամկետը և պահպանել չափման հուսալիությունը:
Վառելիքի արդյունավետության պահանջների շարունակական բարելավման և արտանետումների ավելի ու ավելի խիստ կանոնակարգերի հետ մեկտեղ, փոքր հոսքի վառելիքի չափման տեխնոլոգիան կշարունակի զարգանալ: Որպես այս ոլորտի մասնագիտական գործիք, 3/8" վառելիքի հոսքաչափերի կարևորությունը կբարձրանա՝ ապահովելով էներգախնայողության օպտիմալացման և տարբեր ոլորտներում ճշգրիտ կառավարման համար հիմնական տվյալների աջակցություն:
