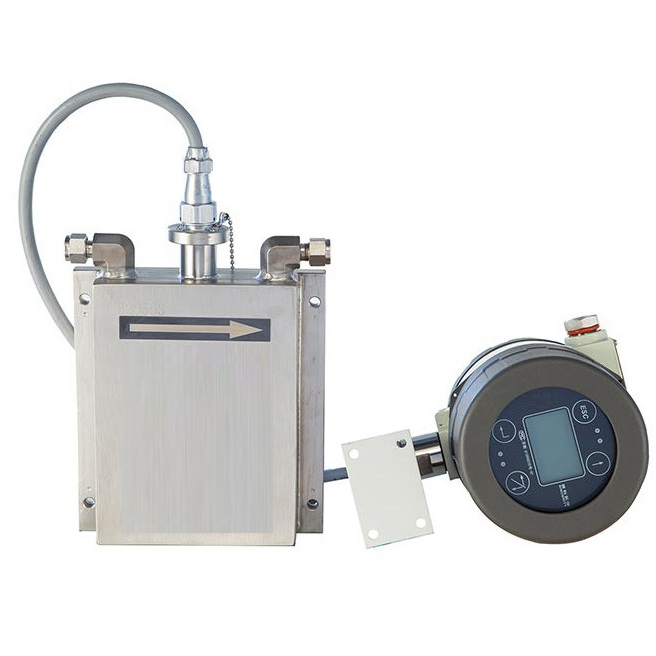

1 դյույմանոց կրիոգեն հոսքաչափ նշանակում է՝ DN25 (մեկ դյույմ) չափսի հոսքաչափ՝ -273°C գերցածր ջերմաստիճաններում միջավայրը ճշգրիտ չափելու համար։

Արդյունաբերական չափումների ոլորտում, երբ ջերմաստիճանը կտրուկ իջնում է մինչև -273 աստիճան Ցելսիուս չափազանց ցուրտ միջավայրերում, սովորական հոսքաչափերը հաճախ անօգնական են։ Օրինակ՝ հեղուկ տուրբինային հոսքաչափը կարող է չափել հեղուկներ միայն -20 աստիճան Ցելսիուս նվազագույն ջերմաստիճանում։ Այս պահին 1 դյույմանոց Կորիոլիսի գերցածր ջերմաստիճանի հոսքաչափը դարձավ ինժեներների նախընտրելի գործիքը։ Այս սարքը, որն ընդունում է չափման առաջադեմ սկզբունքներ, կարող է պահպանել կայուն աշխատանք ծայրահեղ պայմաններում, որտեղ գործիքների մեծ մասը կարող է սառչել։

Ինչո՞ւ ընտրել Կորիոլիսի սկզբունքը գերցածր ջերմաստիճանային միջավայրերը չափելու համար։

Կորիոլիսի հոսքաչափը գործում է՝ չափելով հեղուկի կողմից առաջացող Կորիոլիսի ուժը տատանվող խողովակի մեջ, որը անկախ է հեղուկի ջերմաստիճանից, ինչը այն դարձնում է իդեալական ընտրություն գերցածր ջերմաստիճանի չափման համար։

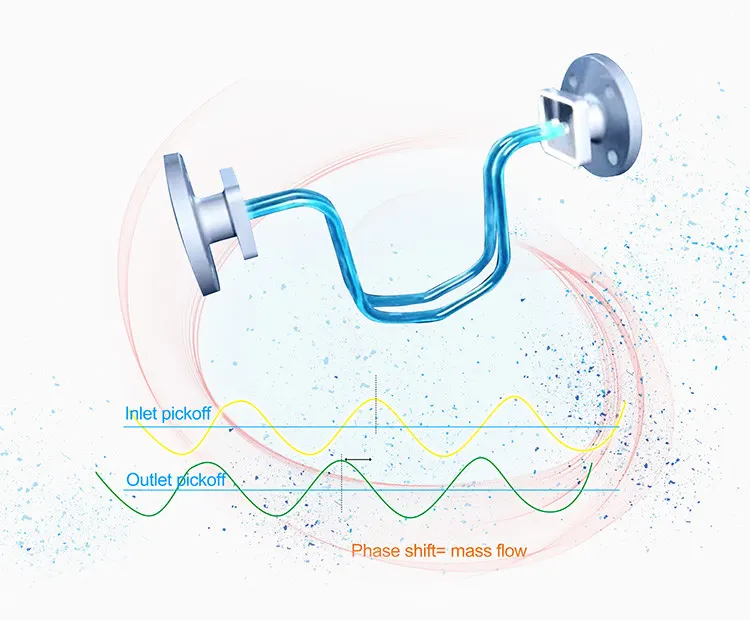

Ինչպես է աշխատում 1 դյույմանոց կրիոգեն հոսքաչափը

Երբ հեղուկ ազոտը, հեղուկ մեթանը և այլ միջավայրեր հոսում են տատանվող չափիչ խողովակի միջով, խողովակի աղավաղման աստիճանը համեմատական է զանգվածային հոսքի արագությանը, մինչդեռ տատանման հաճախականությունը արտացոլում է հեղուկի խտությունը: Այս կրկնակի չափման հնարավորությունը թույլ է տալիս Կորիոլիսի հոսքաչափին ոչ միայն չափել հոսքի արագությունը, այլև միաժամանակ վերահսկել միջավայրի խտությունը և ջերմաստիճանը:

Ո՞ր գերցածր ջերմաստիճանի միջավայրերին է անհրաժեշտ այս հատուկ հոսքաչափը։

1 դյույմանոց Կորիոլիսի գերցածր ջերմաստիճանի հոսքաչափը սովորաբար օգտագործվում է հետևյալ միջավայրերը չափելու համար.

-Հեղուկ բնական գազ (ՀԲԳ). Հիմնական բաղադրիչը հեղուկ մեթանն է (LCH4), որը մոտավորապես -162°C ջերմաստիճան ունի և օգտագործվում է էներգիայի կուտակման և փոխադրման համար։
-Հեղուկ մեթան (LCH4): -161.5 °C, օգտագործվում է որպես մաքուր վառելիք և քիմիական հումք
-Հեղուկ ազոտ (LN2): -196 °C, օգտագործվում է սննդի սառեցման, բժշկական և արդյունաբերական ոլորտներում
-Հեղուկ թթվածին (LOX): -183 °C, օգտագործվում է բժշկական և ավիատիեզերական ոլորտներում
-Հեղուկ արգոն՝ -186 °C, եռակցման պաշտպանություն և լաբորատոր օգտագործում
-Հեղուկ ածխաթթու գազ՝ -78.5 °C, սննդի վերամշակման և հրդեհաշիջման համակարգեր
-Հեղուկ ջրածին. -253 °C, ավիատիեզերական վառելիք և նոր էներգիայի հետազոտություններ

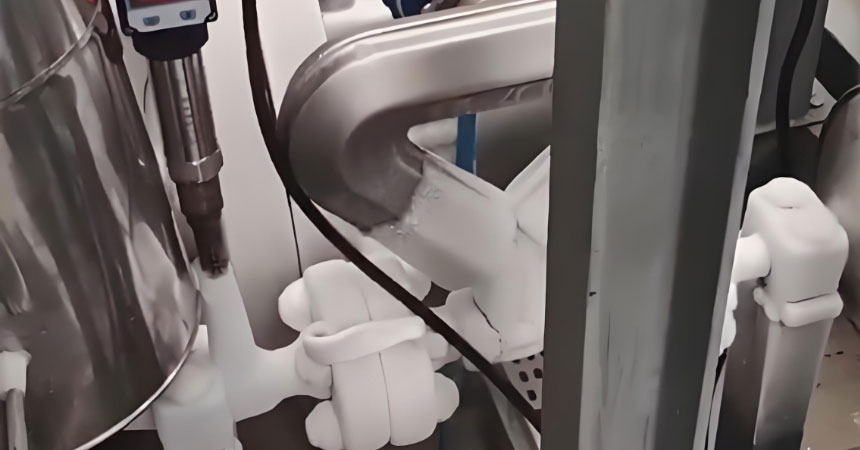

Այս կրիոգեն միջավայրերը լայնորեն կիրառվում են այնպիսի ոլորտներում, ինչպիսիք են օդի բաժանման սարքավորումները, հեղուկացված բնական գազի վերալիցքավորման կայանները, մեթանի պահեստավորման և փոխադրման համակարգերը, ցածր ջերմաստիճանի լաբորատորիաները, կիսահաղորդիչների արտադրությունը, ավիատիեզերական վառելիքի համակարգերը և մասնագիտացված քիմիական նյութերը: Օրինակ՝ հեղուկացված բնական գազի վերալիցքավորման կայաններում 1 դյույմանոց գերցածր ջերմաստիճանի հոսքաչափը կարող է բավարարել հեղուկ մեթանի հոսքի չափման կարիքները՝ առանց խողովակաշարի ճնշման չափազանց մեծ կորուստ առաջացնելու:

Գերցածր ջերմաստիճանի հոսքաչափի հիմնական տեխնիկական պարամետրերը

Սովորական 1 դյույմանոց Կորիոլիսի գերցածր ջերմաստիճանի հոսքաչափը սովորաբար ունի հետևյալ աշխատանքային ցուցանիշները.

- DN25 (1 դյույմ) Կորիոլիսի հոսքաչափի հոսքի միջակայքը՝ 13 տ/ժ, 7.96 ֆունտ/վրկ, 217 կգ/րոպե,
- Ջերմաստիճանային միջակայք՝ -273°C-ից մինչև +450°C (հատուկ դիզայնը կարող է հասնել ավելի ցածր ջերմաստիճանների)
- Ճնշման վարկանիշ. կիրառման պահանջներից կախված՝ ANSI 150#-ից մինչև 1500#, կարող է պատրաստվել բարձր ճնշման հոսքաչափի , օրինակ՝ 1000 psi, 10000 psi ճնշման վարկանիշի։
- Ճշգրտության մակարդակ՝ զանգվածի հոսքի արագություն ± 0.1%~0.5%, խտության չափում ± 0.0005 գ/սմ³
- Նյութի ընտրություն. Հիմնական նյութը 316L չժանգոտվող պողպատն է, և հեղուկ մեթանի կիրառման համար անհրաժեշտ է հատուկ կնքման մշակում: Կան նաև նյութեր, որոնցից կարելի է ընտրել 1 դյույմ գերցածր ջերմաստիճանի սենսորների խոնավ մասերի նյութի համար, ինչպիսիք են Hastelloy-ը, բարձր նիկելի համաձուլվածքը, տիտանի համաձուլվածքը, տանտալի նյութը և այլն:
- Պաշտպանության մակարդակ՝ սովորաբար IP67, պայթյունապաշտպան տարբերակը՝ ըստ ցանկության (հատկապես կարևոր է մեթանի չափման համար), silverinstruments.com-ը ունի ATEX հավաստագրված DN25 կրիոգեն հեղուկներ։
- O ելքային ազդանշան՝ 4-20mA, իմպուլսային, MODBUS, HART, Profibuds-DP և այլն
- Էլեկտրաէներգիայի պահանջներ՝ 24VDC կամ 220VAC

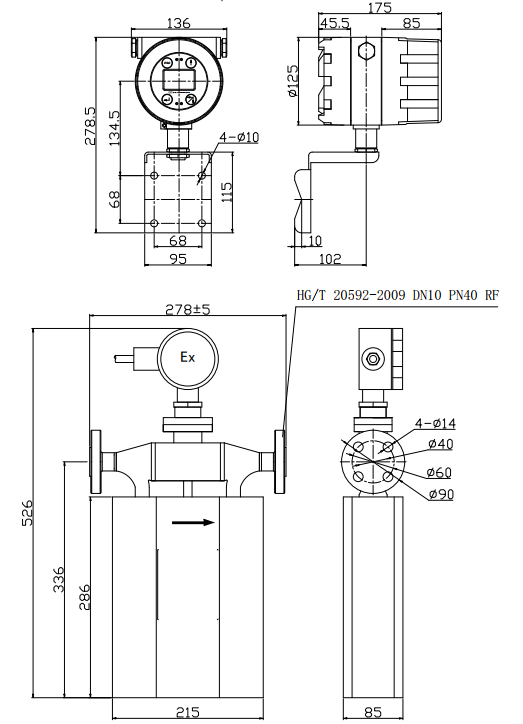

- 1 դյույմանոց գերցածր ջերմաստիճանի հոսքաչափի նկար

Հարկ է նշել, որ հեղուկ մեթանի չափման համար օգտագործվող մոդելները հատուկ ուշադրություն են դարձնում պայթյունավտանգ անվտանգությանը (ATEX հավաստագրված զանգվածային հոսքաչափ) և կնքման որակին: Չափիչ խողովակը կունենա բարակ պատերով դիզայն՝ զգայունությունը բարելավելու համար, իսկ ամբողջ սենսորային մասը կունենա վակուումային մեկուսացման շերտ՝ արտաքին ջերմության ներթափանցումը կանխելու համար:

Մաքուր էներգիայի և առաջատար տեխնոլոգիաների զարգացման հետ մեկտեղ, գերցածր ջերմաստիճանի հոսքի չափման պահանջարկը շարունակում է աճել: 1 դյույմանոց Կորիոլիսի գերցածր ջերմաստիճանի հոսքաչափը դառնում է ստանդարտ կոնֆիգուրացիա այս պահանջկոտ կիրառություններում՝ իր գերազանց ճշգրտության և հուսալիության շնորհիվ: Անկախ նրանից, թե դա ապահովում է հեղուկ մեթան վառելիքի ճշգրիտ վերալիցքավորումը, թե հրթիռների համար հեղուկ թթվածնի շարժիչային նյութերի չափումը, այս «ցրտից չվախեցող» չափման մասնագետները լուռ խաղում են կարևոր դեր:
