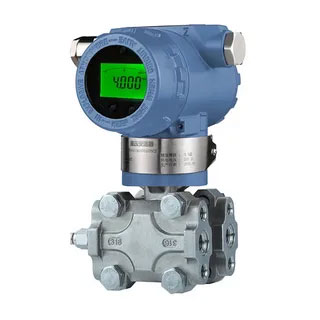

Ի՞նչ են Modbus RS485 ճնշման փոխանցիչները:

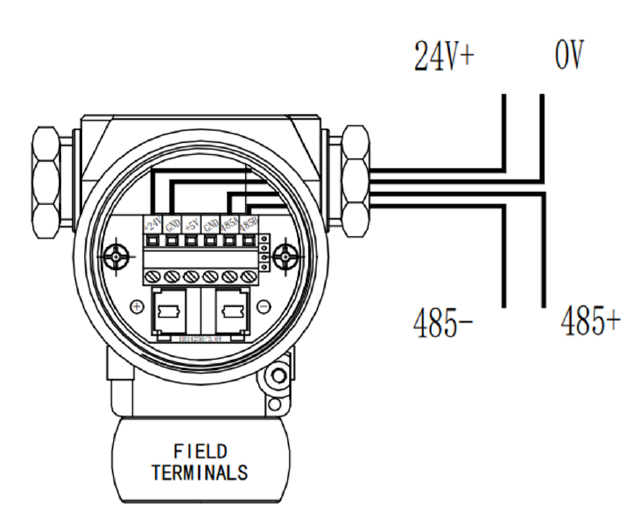

Ի՞նչ է նշանակում ունենալ ճնշման փոխանցիչ՝ MODBUS RS485 կապի ելքով։

RS485 MODBUS ճնշման փոխանցիչը արդյունաբերական սենսոր է, որը չափում է ճնշումը և թվային ազդանշաններ է ուղարկում RS485 ցանցի միջոցով: Այս խելացի սարքերը ճնշման տվյալները թվային կերպով ուղարկում են MODBUS RTU արձանագրության միջոցով: Սա նշանակում է, որ մի քանի փոխանցիչներ կամ DP փոխանցիչներ կարող են միանալ մեկ երկլարային ավտոբուսին, որը տարբերվում է ավանդական 4-20mA անալոգային փոխանցիչներից:

Անալոգային կապի փոխարեն RS485 ինտերֆեյսն օգտագործելը մի շարք առավելություններ ունի: Դուք կարող եք մեկ ցանցին միացնել մինչև 247 դաշտային սարք (չսահմանափակվելով միայն ճնշման փոխանցիչներով. կարող են լինել նաև DP, բացարձակ ճնշման փոխանցիչներ, մակարդակի չափիչներ, հոսքաչափեր կամ ջերմաստիճանի փոխանցիչներ), ուղարկել տվյալներ մինչև 1200 մետր՝ առանց ազդանշանի որակը կորցնելու, և ստանալ ավելի մանրամասն ախտորոշիչ տեղեկատվություն, քան պարզապես ճնշման ցուցմունքներն են: Քանի որ այն բաց է, հուսալի և աշխատում է գրեթե բոլոր արդյունաբերական կառավարման համակարգերի հետ, MODBUS արձանագրությունը դարձել է ոլորտում տարածված ստանդարտ:

Շատ դեպքերում այս փոխանցիչները կամ փոխարկիչները չափում են չափիչ ճնշումը, բացասական ճնշումը, բարդ ճնշումը, բացարձակ ճնշումը կամ դիֆերենցիալ ճնշումը: Նրանք մեխանիկական ճնշումը վերածում են էլեկտրական ազդանշանների՝ օգտագործելով ճնշման սենսորային տեխնոլոգիաներ, ինչպիսիք են պիեզոռեզիստիվ սիլիցիումը, մոնոբյուրեղային սիլիցիումը կամ մետաղական կոնդենսատորային սենսորները կամ այլ տեխնոլոգիաներ: Դրանից հետո ներկառուցված միկրոպրոցեսորը թվայնացնում է ազդանշանը, ավելացնում ջերմաստիճանի փոխհատուցում և փաթեթավորում տվյալները MODBUS ստանդարտներին համապատասխան՝ նախքան դրանք RS485 ավտոբուսով ուղարկելը:

Ժամանակակից RS485 ճնշման փոխանցիչների մեծ մասն ունի LCD էկրաններ, որոնք թույլ են տալիս օպերատորներին անմիջապես տեսնել ցուցմունքները կամ կարգավորել պարամետրերը էկրանների միջոցով՝ միաժամանակ տվյալներ ուղարկելով կառավարման սենյակներ: Այս կրկնակի գործառույթը դրանք շատ օգտակար է դարձնում ինչպես տեղական մոնիթորինգի, այնպես էլ կենտրոնացված կառավարման համար:

Որքա՞ն է MODBUS RS485 ճնշման փոխանցիչի արժեքը։

RS485 ճնշման տվիչների գինը կախված է դրանց հատկանիշներից, բայց դուք կարող եք ձեռք բերել գերազանց տվիչներ՝ սկսած $300-ից: Մենք silverinstruments.com կայքում պատրաստում ենք ճնշման, դիֆերենցիալ ճնշման տվիչներ կամ դիաֆրագմային կնիքների, քիմիական կնիքների ճնշման տվիչներ: Մենք դա անում ենք 30 տարի, ուստի գիտենք, թե ինչ ենք անում: Մեր արտադրանքը շատ կայուն է և մատչելի:

MODBUS ճնշման փոխարկիչի գների վրա ազդում են մի շարք գործոններ.

Սենսորային տեխնոլոգիա.

Պիեզոռեզիստիվ սիլիցիումային սենսորները (ինչպես SH308 շարքը) սովորաբար ավելի էժան են, քան մոնոբյուրեղային սիլիցիումային սենսորները (SH-M շարք) կամ կոնդենսատորային ճնշման փոխակերպիչները, բայց բոլորն էլ շատ լավ են աշխատում: Մոնոբյուրեղային սիլիցիումով SH-M շարքը կարող է չափել ճշգրտությունը ±0.075% կամ ±0.1% սահմաններում, մինչդեռ դիֆուզային սիլիցիումային մոդելները կարող են չափել ճշգրտությունը ±0.1%, ±0.2% կամ ±0.5% սահմաններում:

Ճնշման միջակայք՝

1 ԿՊա ցածր դիֆերենցիալ ճնշման տվիչները կարող են ավելի թանկ լինել, քան սովորական ճնշման տվիչները՝ 10 psi, 100 psi կամ 200 psi: Մեր արտադրանքը գալիս է չափերի լայն տեսականիով՝ 0-ից 7 կՊա և 0-ից 70 ՄՊա, ուստի դրանք կարող են օգտագործվել գրեթե ցանկացած արդյունաբերական միջավայրում:

Ճնշման սենսորի կառուցվածքը՝

Ճնշման սենսորի կառուցվածքը նույնպես ազդում է գնի վրա: Օրինակ՝ եռակի սեղմակով դիաֆրագմային փոխանցիչները, ֆլանշային դիաֆրագմային փոխանցիչները, բարձր ճնշման դիաֆրագմային փոխանցիչները (օրինակ՝ 900LB ֆլանշներով դիաֆրագմային փոխանցիչները), մազանոթային փոխանցիչները և բարձր ջերմաստիճաններին դիմակայող փոխանցիչները՝ բոլորը կազդեն MODBUS փոխանցիչների/դիֆերենցիալ ճնշման փոխանցիչների գնի վրա: Բացի այդ, օգտատերերի համար MODBUS-ով արական կամ իգական ճնշման փոխանցիչների անհրաժեշտությունը նույնպես ազդում է գնի վրա:

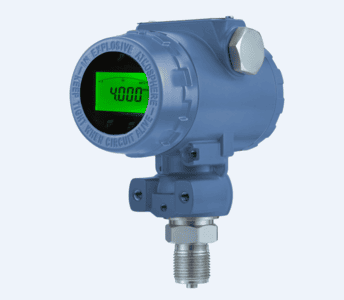

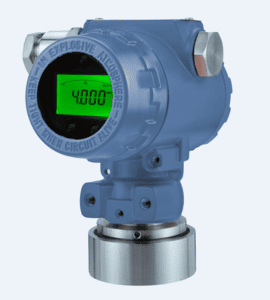

Male Pressure transmitter	Female Pressure Transmitter

Նյութական կառուցվածք՝
Ստանդարտ 316L չժանգոտվող պողպատից պատրաստված թրջվող մասերը ամենաէժանն են, սակայն կոռոզիոն կիրառությունների համար էկզոտիկ նյութերի, ինչպիսիք են Hastelloy C-276-ը, Tantalum-ը կամ Monel-ը, օգտագործումը բարձրացնում է ծախսերը: Սակայն ճիշտ նյութերի վրա գումար ծախսելը կանխում է վաղաժամ խափանումը և երկարաժամկետ հեռանկարում նվազեցնում է ծախսերը:

Հատկանիշներ՝

Հիմնական RS485 հաղորդիչները, որոնք էկրաններ չունեն, ավելի էժան են, քան LCD էկրաններով, HART արձանագրության համատեղելիությամբ կամ ATEX պայթյուններից պաշտպանվածության վկայագրերով (Exd II BT4 կամ Exia IIC T6) RS485 հաղորդիչները։

Մեր RS485 ճնշման տվիչները, որոնց արժեքը սկսվում է 300 դոլարից, դեռևս բարձր որակի են։ Այդ ճնշման տվիչները լավ են աշխատում դժվար արդյունաբերական պայմաններում, քանի որ դրանք կայուն են տարեկան ±0.2%-ի սահմաններում և կարող են դիմանալ -40°C-ից մինչև +85°C ջերմաստիճաններին (կամ -40°C-ից մինչև +105°C մետաղական կոնդենսատորային մոդելների համար):

Ինչու է MODBUS RTU-ն անհրաժեշտ ճնշման և դիֆերենցիալ ճնշման փոխանցիչների համար

Երբ խոսքը վերաբերում է MODBUS RTU հաղորդակցությանը, կան լավ պատճառներ RS485 փոխանցիչները ավելի հին անալոգային 4-20mA ճնշման փոխանցիչների փոխարեն ընտրելու համար.

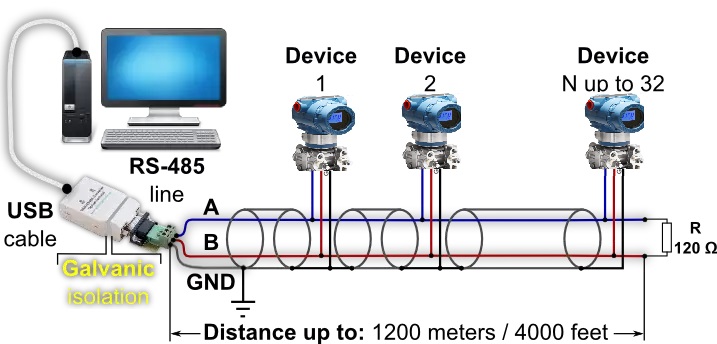

Բազմակի կաթիլների հնարավորություն՝

Դուք կարող եք մի քանի փոխանցիչներ միացնել մեկ մալուխային զույգի։ Մեծ շենքում, որտեղ կան ճնշումը չափելու բազմաթիվ տեղեր, սա զգալիորեն կրճատում է լարերի միացման ծախսերը և տեղադրման ժամանակը, համեմատած առանձին 4-20 մԱ ճնշման փոխակերպիչների սխեմաներ օգտագործելու հետ։

Երկկողմանի հաղորդակցություն.

MODBUS-ը թույլ է տալիս տվյալների հոսքը երկու ուղղություններով, ի տարբերություն միակողմանի անալոգային ազդանշանների: Դուք կարող եք փոխել ճնշման հաղորդիչի կարգավորումները հեռվից՝ առանց դրան դիպչելու անհրաժեշտության: Օրինակ, կարող եք փոխել ճնշման միավորները, զրոյական կետերը, տասնորդական նիշերը կամ մարման արժեքները՝ նույնիսկ առանց այդ թվային ճնշման սենսորները տեսնելու: Սա շատ օգտակար է վտանգավոր կամ դժվարամատչելի վայրերում գտնվող հաղորդիչների համար:

Ավելի շատ տվյալների հասանելիություն.

MODBUS ճնշման փոխանցիչները ոչ միայն կարդում են ճնշման չափման արժեքը: Դուք կարող եք տեսնել մարտկոցի լարումը, ազդանշանի որակի ցուցիչները, ախտորոշիչ կոդերը և կարգավորման պարամետրերը: Գրանցեք հասցեները, կարգավորման կարգավորումները, կարգաբերման գործակիցները, ինչպես նաև ճնշումն ու ջերմաստիճանը՝ թե՛ լողացող կետով, թե՛ ամբողջ թվերով:

Թվային Moubus ճնշման հաղորդիչ, որը փոխանցում է տվյալներ բարձր ճշգրտությամբ.

RS485-ը ուղարկում է թվային տվյալներ, որոնք չեն ազդվում էլեկտրական աղմուկից, ինչը կարող է անալոգային 4-20mA հոսանքի ազդանշանները դարձնել պակաս հստակ։ Երբ արդյունաբերական տարածքում կան VFD-ներ, շարժիչներ և եռակցման սարքավորումներ, որոնք շատ աղմուկ են առաջացնում կամ տվյալները փոխանցում են մեծ հեռավորությունների վրա, թվային MODBUS կապը կարող է պահպանել ազդանշանի հստակությունը, սակայն անալոգային 4-20mA օղակները կարող են խափանվել կամ թույլ ազդանշանի արժեքը։

Համակարգի ինտեգրում.

MODBUS կապը աջակցվում է բոլոր ժամանակակից SCADA համակարգերի, PLC-ների և DCS կարգավորիչների կողմից: Այն հեշտ է ինտեգրել, իսկ բաց արձանագրությունը նշանակում է, որ դուք պարտավոր չեք օգտագործել սեփական համակարգեր:

Պատրաստվելով ապագային.

Թվային հաղորդակցությունը գնալով ավելի կարևոր է դառնում, քանի որ աճում են Industry 4.0 և IIoT նախագծերը: RS485 MODBUS հաղորդիչները կատարելապես աշխատում են խելացի գործարանային ճարտարապետությունների հետ՝ թույլ տալով կանխատեսողական սպասարկում և առաջադեմ վերլուծություններ:

Արձանագրությունը աշխատում է 1200-ից մինչև 38400 բիթ/վրկ բոդ արագությունների հետ և թույլ է տալիս սահմանել հավասարությունը զրո, կենտ կամ զույգ: Սա թույլ է տալիս այն աշխատել առկա ցանցային ենթակառուցվածքների հետ: MODBUS RS485 ճնշման հաղորդիչի կարգավորում: MODBUS ճնշման հաղորդիչի մասին լրացուցիչ տեխնիկական տեղեկությունների համար:

MODBUS ճնշման/DP փոխանցիչների տեխնիկական բնութագրերը

Տեխնիկական բնութագրերի ըմբռնումը կօգնի ձեզ ընտրել ձեր կարիքներին համապատասխանող ճիշտ հաղորդիչը։

MODBUS կապի պարամետրերը՝

- Սերիական ինտերֆեյս՝ RS485, կիսա-դուպլեքս
- Արձանագրություն՝ MODBUS RTU
- Բաուդի արագություն՝ 1200, 2400, 4800, 9600, 19200 և 38400 բիթ/վրկ
- Հասցեների միջակայք՝ 1-ից մինչև 247 (կարող է փոփոխվել)
- Ֆունկցիոնալ կոդեր՝ 03H (Կարդալ պահող գրանցամատյաններ), 04H (Կարդալ մուտքային գրանցամատյաններ), 06H (Գրել մեկ գրանցամատյան), 10H (Գրել բազմակի գրանցամատյաններ)
- Տվյալների համար բիթեր՝ 8 բիթ - Կանգառի համար բիթեր՝ 1 բիթ
- Հավասարություն՝ զրո, կենտ կամ զույգ

Էլեկտրական մանրամասներ՝

- Սնուցման աղբյուր՝ 10–32 Վ հաստատուն հոսանք
- Էներգիայի օգտագործում. Ցածր էներգիայի նախագծում, սովորաբար 1 Վտ-ից պակաս
- Բեռնվածության դիմադրություն. Սա չի վերաբերում RS485-ին (ի տարբերություն 4-20mA-ի, որը պահանջում է օղակի դիմադրության հաշվարկ):
- Արդյունք՝ թվային RS485 դիֆերենցիալ ազդանշան

Որքան լավ է աշխատում ճնշման սենսորը.

- Ճշգրտություն՝ ±0.075%, ±0.1%, ±0.2% կամ ±0.5% FSO, կախված մոդելից - Կայունություն՝ ±0.2% URL տարեկան
- Ջերմաստիճանի ազդեցություն՝ ≤±0.1% -ից մինչև ±0.2% FS յուրաքանչյուր 10°C-ի համար - Ստատիկ ճնշման ազդեցություն՝ ≤±0.1% -ից մինչև ±0.2% յուրաքանչյուր MPa-ի համար (DP մոդելների համար)
- Պատասխանելու ժամանակը. 0.25 վայրկյան
- Մարումը կարող է սահմանվել 0-ից մինչև 99.9 վայրկյան։

Չափման միջակայքերը՝

- Դիֆերենցիալ ճնշում՝ 0–1.6 կՊա-ից մինչև 0–10 ՄՊա
- Չափիչ ճնշում՝ 0–6 կՊա-ից մինչև 0–40 ՄՊա
- Ճնշումը 0-ից 40 կՊա և 0-ից 20 ՄՊա միջակայքում է։
- Հեռավորության հարաբերակցություն՝ մինչև 100:1 մոնոբյուրեղային սիլիցիումից պատրաստված մոդելների վրա

Շրջակա միջավայրի տեխնիկական բնութագրերը՝

- Ստանդարտ աշխատանքային ջերմաստիճանը -40°C-ից մինչև +85°C է, իսկ մետաղական կոնդենսատորային սենսորների համար՝ -40°C-ից մինչև +105°C:
- Պահպանման ջերմաստիճանը՝ -40°C-ից մինչև +90°C
- Խոնավություն՝ 95% խոնավության հարաբերական խոնավություն կամ պակաս
- IP65 կամ IP67՝ ներթափանցումից պաշտպանության համար

Տվյալների ձևաչափը։

MODBUS գրանցամատյաններում ճնշման տվյալները կարող եք գտնել մի շարք տարբեր ձևաչափերով.
- Լողացող կետ (IEEE 754, CDAB բայթերի կարգ): 0x0000–0x0001
- Գրանցեք 0x0004 ստորագրված ամբողջ թվերի համար (արժեքը կախված է տասնորդական նիշերի կարգավորումից)
- Ջերմաստիճան (եթե այն ունի). լողացող կետով թիվ 0x0002-ից 0x0003 միջակայքում և ամբողջ թիվ 0x0005-ից 0x0006 միջակայքում

Ճնշման սենսոր Նյութը՝

- Պատյան՝ ձուլածո ալյումինե՝ պոլիուրեթանային ծածկույթով
- Սենսորային դիաֆրագմա՝ 316L SS (ստանդարտ), Hastelloy C-276, Tantalum կամ Monel
- Գործընթացային միացումներ՝ 316 SS տարբեր տեսակի թելերով (NPT, մետրիկ, G-թել)
- Կնքում՝ ֆտորռեակտիվ ռետինից (FKM), EPDM կամ պղնձից պատրաստված միջադիրներ
- Լցման հեղուկ՝ սիլիկոնային յուղ կամ ֆտորածխածնային յուղ

Կարգավորման առանձնահատկություններ՝

- Ճնշման չափման միավորներ՝ Pa, kPa, MPa, mmH2O, mH2O, bar, psi, atm, kgf/cm², mm, m, kN
- Տասնորդական նիշեր՝ 0-ից 4 թվանշան (օգտատերը կարող է ընտրել)
- Զրոյի/միջակայքի կարգավորում՝ կոճակների կամ MODBUS հրամանների միջոցով
- Էկրան. LCD լուսավորությամբ և հինգ թվանշաններով (ըստ ցանկության)

Գնեք RS485 ճնշման փոխանցիչը Silverinstruments.com կայքից

RS485 ճնշման հաղորդիչի մատակարար ընտրելիս կարևոր են հուսալիությունը և փորձը: Silverinstruments.com կայքում մեր կողմից արտադրվող յուրաքանչյուր ճնշման և դիֆերենցիալ ճնշման հաղորդիչ ունի 30 տարվա արտադրական փորձ:

Մեր վաճառած իրերը՝

SH308 շարքն ունի դիֆուզիոն սիլիցիումային սենսորներ , որոնք հիանալի են արդյունաբերական լայն շրջանակի պայմաններում օգտագործելու համար: Այս հաղորդիչները կարող են չափել 0-ից 7 կՊա-ից մինչև 0-ից 70 ՄՊա չափիչ, բացարձակ կամ փակ չափիչ ճնշում՝ ±0.1%, ±0.2% կամ ±0.5% ճշգրտությամբ: Դրանք հատկապես լավ են աշխատում խիտ, բյուրեղացված և քայքայիչ նյութեր չափելու համար:

SH-M շարքը օգտագործում է առաջադեմ MEMS տեխնոլոգիա՝ մոնոբյուրեղային սիլիցիումային սենսորներ պատրաստելու համար, որոնք ունեն աշխարհում լավագույն գերճնշման կատարողականը: Այս հաղորդիչները հիանալի են կարևոր չափման առաջադրանքների համար, քանի որ դրանք ճշգրտվում են ±0.075% կամ ±0.1% սահմաններում և ունեն մինչև 100:1 տիրույթի հարաբերակցություն: Դրանք հիանալի են դիֆերենցիալ ճնշում օգտագործող հոսքը չափելու համար, քանի որ ունեն շատ լավ ստատիկ ճնշման ազդեցություն (≤±0.1% մեկ ՄՊա-ի համար):
SHDP և SHGP շարքերը օգտագործում են մետաղական կոնդենսատորային սենսորներ , որոնք լավ են աշխատում և ունեն ±0.1%, ±0.2% կամ ±0.5% FSO ճշգրտություն: Սրանք լավ են աշխատում -40°C-ից մինչև +105°C ջերմաստիճաններում, ինչը դրանք ավելի օգտակար է դարձնում ծայրահեղ պայմաններում:

Ինչու՞ պետք է ընտրել Silverinstruments.com-ը.

• Ապացուցված կայունություն. Մեր 30 տարվա արտադրական փորձը ցույց է տալիս, որ մենք միշտ դրանք որակյալ ենք արտադրում: Տարեկան ±0.2% կայունությունը ապահովում է, որ չափումները ճշգրիտ մնան կալիբրացումների միջև ընկած ժամանակահատվածում:
• Մատչելի գներ. Դուք կարող եք ձեռք բերել լավ RS485 ճնշման փոխանցիչներ՝ սկսած $300-ից, ինչը հնարավոր է դարձնում թվային հաղորդակցությունը սահմանափակ բյուջե ունեցող նախագծերի համար՝ առանց կատարողականը զոհաբերելու:
• Բազմակողմանի կիրառություններ. Մենք ունենք մոդելներ, որոնք կարող են չափել դիֆերենցիալ ճնշումը հոսքի հաշվարկման, չափիչ ճնշումը տեխնոլոգիական անոթներում կամ բացարձակ ճնշումը վակուումային կիրառություններում: Գործընթացային միացումների համար կան արական և իգական NPT, մետրիկ և G-պարաններ:
• Վտանգավոր տարածքների հաստատումներ. նավթաքիմիական, նավթագազային և քիմիական վերամշակման կիրառությունները կարող են ստանալ ներքին անվտանգության (Exia IIC T6) և պայթյունապաշտպանության (Exd II BT4) հավաստագրեր:
• Տեխնիկական աջակցություն. Մեր ինժեներները կօգնեն ձեզ ընտրել ճիշտ հաղորդիչը, միացնել այն MODBUS-ին և լուծել խնդիրները: Մենք գիտենք, թե որքան դժվար է չափել արդյունաբերական ճնշումը և կարող ենք օգնել ձեզ գտնել գործնական լուծումներ:

Ինչպե՞ս գնել MODBUS ճնշման տվիչներ։

Դուք կարող եք տեսնել մեր RS485 ճնշման փոխանցիչների ամբողջական կատալոգը silverinstruments.com կայքում: Մանրամասն տվյալների թերթիկները ներառում են չափսերի նկարներ, միացման սխեմաներ և գրանցիչների քարտեզներ: Մեր մոդելի ընտրության ուղեցույցը կօգնի ձեզ գտնել ձեր կարիքներին համապատասխանող լավագույն փոխանցիչը՝ հաշվի առնելով ձեր ճնշման միջակայքը, ճշգրտության կարիքները, գործընթացային միջավայրը և շրջակա միջավայրի պայմանները:

Եթե ձեզ անհրաժեշտ է ինչ-որ յուրահատուկ բան, օրինակ՝ ճնշման որոշակի միջակայք, անսովոր նյութ, տարբեր դիաֆրագմայի կնիք կամ դրա տեղադրման յուրօրինակ եղանակ, կապվեք մեր մասնագիտական վաճառքի ինժեներական թիմի հետ: Մենք պատրաստում ենք հատուկ ճնշման փոխանցիչներ հատուկ օգտագործման համար, որտեղ ստանդարտ փոխարկիչները չեն աշխատում:

Եզրափակելով՝

RS485 MODBUS ճնշման փոխանցիչները արդյունաբերության մեջ ճնշումը չափելու նոր ստանդարտ են։ Դրանք օգտագործում են թվային կապ՝ ապացուցված սենսորային տեխնոլոգիայից օգտվելու համար։ Այս փոխանցիչներն ավելի ճկուն են, հուսալի և կարող են աշխատել այլ համակարգերի հետ, քան անալոգային սարքերը, անկախ նրանից, թե դուք արդիականացնում եք հին անալոգային համակարգերը, թե կառուցում եք նորերը։

Silverinstruments.com-ը առաջարկում է այս առավելությունները 300 դոլարից պակաս գնով՝ շնորհիվ բարձրորակ արտադրանք արտադրելու 30 տարվա փորձի: Մենք ունենք արտադրանքի լայն տեսականի, որը կարող է բավարարել ճնշման չափման գրեթե ցանկացած կարիք՝ ցածր դիֆերենցիալ ճնշումից մինչև բարձր չափիչ ճնշում:

Ձեր ճնշման չափման կարիքների համար ընտրեք RS485 MODBUS հաղորդիչները Silverinstruments.com կայքից: Այնտեղ փորձը, որակը և արժեքը միավորվում են:
