Ինչպես ճշգրիտ չափել փոքր հոսքի արագությունը. Գործնական ուղեցույց
Ինչպես ճշգրիտ չափել փոքր հոսքի արագությունը. Գործնական ուղեցույց
Միկրո և ցածր հոսքի արագությունների ճշգրիտ չափման համար անհրաժեշտ տեխնիկաներ և գործիքներ
Ընդհանուր տեսք
Գազի, հեղուկի կամ գոլորշու փոքր և ցածր հոսքի արագությունների ճշգրիտ չափումը կարևոր է ճշգրիտ արդյունաբերություններում, ինչպիսիք են դեղագործությունը, քիմիական մշակումը և կիսահաղորդիչների արտադրությունը: Նույնիսկ փոքր սխալները կարող են ազդել արդյունքների և գործողությունների վրա շատ փոքր ծավալների դեպքում, ինչպիսիք են միլիլիտրերը կամ միկրոլիտրերը րոպեում:
Ճշգրիտ և հաստատուն աշխատանք ապահովելու համար ձեզ անհրաժեշտ է ճիշտ միկրոհոսքաչափ, խելացի չափման մեթոդներ և լավ տեղադրված համակարգ: Այս համապարփակ ուղեցույցը ներառում է ամեն ինչ՝ սկսած համապատասխան հոսքի սենսորի ընտրությունից մինչև թվային տվյալների գրանցման իրականացում՝ բարձրացված ճշգրտության համար:
«Փոքր» հոսքի արագությունը վերաբերում է հեղուկի (հեղուկի կամ գազի) շարժմանը փոքր ծավալով ժամանակի ընթացքում, որը հաճախ չափվում է միկրոլիտրերով կամ միլիլիտրերով րոպեում: Ձեր նպատակային հոսքի միջակայքը իմանալը ճիշտ միկրոհոսքաչափի լուծումը ընտրելու առաջին քայլն է:
«Ցածր» հոսքի արագության միջակայքը տարբերվում է՝ կախված ոլորտից և կիրառությունից: Այս միջակայքերի ըմբռնումը կօգնի ձեզ ընտրել ձեր կոնկրետ կարիքներին համապատասխանող ամենահարմար չափման տեխնոլոգիան:
Հոսքի արագության բնորոշ միջակայքերը ըստ կիրառման
Application
Flow Rate Range
Medical infusion pumps
0.1–10 mL/hr
Microfluidics
1–100 μL/min
Laboratory analysis (e.g. HPLC)
10–500 μL/min
Precision gas flow (e.g. gas sensors)
1–100 sccm

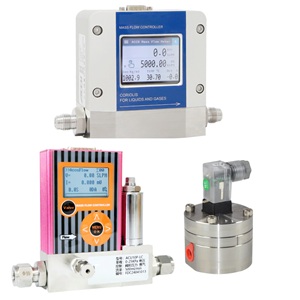

Մեր գերցածր հոսքի հնարավորությունները
Գազի հոսքի արագությունը՝ մինչև 2 սմ³
Յուղի հոսքի արագությունը՝ 0.5 մլ/րոպեից սկսած
Հեղուկի հոսքի արագություն՝ ընդամենը 40 գ/ժ
Մասնագիտական խորհուրդ. Այս գործիքների համադրությունը ցածր հոսքի չափիչի հետ ձեզ ավելի մեծ վերահսկողություն և կայունություն է տալիս ամենախստապահանջ կիրառությունների համար։
Փոքր հոսքի չափիչները, որոնք հայտնի են նաև որպես ցածր հոսքի չափիչներ կամ միկրոհոսքի չափիչներ, նախատեսված են հեղուկի կամ գազի շատ փոքր ծավալներ չափելու համար: Ձեր կիրառմանը համապատասխան մեկը ընտրելու համար կարևոր է հասկանալ յուրաքանչյուր տեսակի եզակի առանձնահատկությունները, ուժեղ և թույլ կողմերը:
Ցածր հոսքի չափիչների տեսակների համեմատություն
Flow Meter Type
Best For
Accuracy
Suitable For
Notes

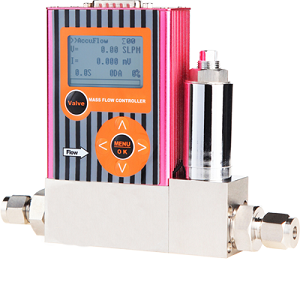

Thermal Mass
Gases
High
Gases only
Ideal for clean dry gases

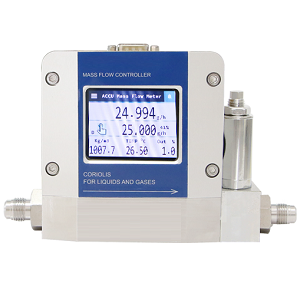

Coriolis Meter
Liquids & gases
Very High
All fluids
Very precise but costly

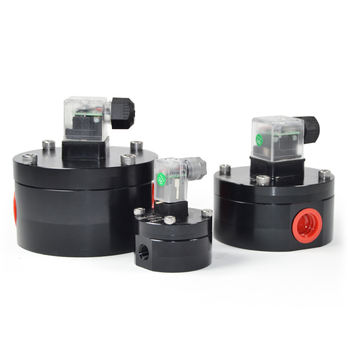

Positive Displacement
Liquids
High
Clean/viscous
Accurate at low speeds
Electromagnetic
Conductive liquids
High
Water slurry
Requires conductive media
Հիմնական ընտրության հարցեր
Հեղուկ, թե՞ գազ։ – Միկրոհոսքաչափերը նախատեսված են հեղուկի համար. նշեք տեսակը և հատկությունները։
Հոսքի արագության միջակայք՞ – Միջակայքի ճշգրիտ նշումը կարևոր է սենսորի ճիշտ ընտրության համար
Աշխատանքային պայմաններ՞ – Ջերմաստիճանը և ճնշումը ազդում են հաշվիչի ընտրության և արժեքի վրա
Բյուջե և բարդություն՞ – Հավասարակշռեք ծախսարդյունավետությունը պահանջվող ճշգրտության հետ
Ճշգրտության պահանջնե՞ր։ - Ավելի զգայուն կիրառությունները պահանջում են ճշգրիտ գործիքներ։
Կարիք ունե՞ք արագ խորհրդատվության։
Մեզ հայտնեք ձեր հեղուկի տեսակը, հոսքի միջակայքը և գործընթացային միջավայրը. մենք կօգնենք ձեզ գտնել իդեալական հոսքաչափը։
Կանոնավոր կերպով կարգաբերեք ձեր հոսքի չափման գործիքները
Հոսքի չափիչները կարող են ժամանակի ընթացքում կորցնել ճշգրտությունը՝ շրջակա միջավայրի փոփոխությունների, մաշվածության կամ հոսքի ուղու ներսում կուտակման պատճառով: Հոսքի ճշգրիտ և հուսալի չափումներ ապահովելու համար անհրաժեշտ է կանոնավոր կարգաբերում, հատկապես փոքր կամ ցածր հոսքի արագությունների դեպքում:
Հետևեք ժամանակացույցին ՝ հետևեք արտադրողի կողմից սահմանված կարգաբերման ժամանակահատվածներին
Վերահսկեք կատարողականությունը – Վերակարգավորեք, եթե նկատեք անհամապատասխան արդյունքներ
Հուշումներ փոքր հոսքի չափման սխալները նվազագույնի հասցնելու համար
Փոքր հոսքի արագությունները հատկապես զգայուն են խանգարումների նկատմամբ: Չափման սխալներից խուսափելու համար հաշվի առեք հետևյալ կարևոր գործելակերպերը.
Խուսափեք պուլսացիայից ՝ օգտագործեք խոնավեցնող միջոցներ կամ հոսքի սահմանափակիչներ՝ հոսքը կայունացնելու համար։
Վերացրեք արտահոսքերը ՝ պարբերաբար ստուգեք բոլոր միացումները, կնիքները և խողովակները
Վերահսկողության պայմաններ – Օգտագործեք կարգավորիչներ՝ ջերմաստիճանը և ճնշումը կայունացնելու համար
Ճիշտ տեղադրում - Հետևեք արտադրողի ուղեցույցներին՝ խողովակների կողմնորոշման և անցքերի վերաբերյալ
Դիտարկեք թվային տվյալների գրանցումը
Այն կիրառությունների համար, որտեղ ճշգրտությունը և տվյալների հետևումը կարևոր են, թվային տվյալների գրանցման հոսքաչափը խելացի ընտրություն է արտադրողականությունն ու հուսալիությունը բարձրացնելու համար։
Տվյալների գրանցման առավելությունները
Անընդհատ մոնիթորինգ – Հետևեք հոսքի արագություններին իրական ժամանակում՝ առանց ձեռքով ստուգումների
Ճշգրիտ գրառումներ – Ավտոմատ կերպով պահպանեք տվյալները վերլուծության և համապատասխանության համար
Վաղ խնդիրների հայտնաբերում – նույնականացրեք խնդիրները, նախքան դրանք կհանգեցնեն խափանումների
Պարզեցված հաշվետվություններ – հեշտությամբ արտահանեք տվյալները հաշվետվությունների և աուդիտների համար
Հեշտ չափաբերման ստուգումներ – Արագորեն նկատեք միտումները՝ ճշգրտությունը պահպանելու համար
