Մասամբ լցված խողովակի ուլտրաձայնային հոսքաչափ

Հարակից արտադրանք

Ուլտրաձայնային բաց ալիքի հոսքի հաշվիչ

Ուլտրաձայնային բաց ալիքի հոսքաչափ `հոսքի հոսքի չափման համար: Հարցումը գինը հիմա վերցրեք և ստացեք ուժեղ տեխնիկական աջակցություն Silver Automation Instruments- ից:
Երկկողմանի մագնիսական հոսքաչափ

Երկուղղորդված մագնիսական հոսքաչափերի ներածություն Երկուղղորդված մագնիսական հոսքաչափերը ժամանակակից ճարտարագիտության հրաշքներ են, որոնք առաջարկում են բարձր արդյունավետ և ճշգրիտ լուծում հեղուկի հոսքը չափելու համար: Թես...

Դոպլերի ուլտրաձայնային բաց ալիքի հոսքաչափը սարք է, որն օգտագործվում է մասնակի լցված խողովակների կամ ալիքների հոսքի արագությունը չափելու համար:

SLH-OP Series Մասամբ լցված խողովակների ուլտրաձայնային հոսքաչափի սկզբունքը

Դոպլերի տեղաշարժի չափումը, որն առաջանում է ռեֆլեկտիվ նյութերից ուլտրաձայնային ճառագայթի անդրադարձումից, ինչպիսիք են պինդ մասնիկները կամ հոսող հեղուկի մեջ ներծծված օդային փուչիկները կամ բուն հեղուկի տուրբուլենտությունը, թույլ է տալիս հաշվարկել հոսքի արագությունը: Օդի միջոցով ձայնի արագությունն օգտագործելով՝ կարելի է որոշել սենսորից մինչև հեղուկի մակարդակի հեռավորությունը: Այնուհետև ալիքով հոսքը կարող է հաշվարկվել մակարդակի չափման հիման վրա. օգտագործողի կողմից ալիքի հատկությունների մուտքագրմամբ: Այն հաշվարկում է հոսքի արագությունը՝ հիմնվելով հոսքի միջին արագության, ջրի խորության և ջրի ջերմաստիճանի վրա: Սարքը կարող է նաև ցուցադրել խաչմերուկի հոսքի արագությունը:

Ջրի ջերմաստիճանը չափվում է ջերմաստիճանի զոնդի միջոցով, որը տեղադրված է գործիքի վերին մասում և պետք է ջրի մեջ ընկղմվի որոշակի ժամանակով, որպեսզի արտացոլի ջրի իրական ջերմաստիճանը: Սա արվում է ջրի մեջ ուլտրաձայնային ալիքների արագությունը չափորոշելու և ճնշման սենսորով չափվող ջրի մակարդակի արժեքները շտկելու համար: Ջրի խորությունը չափվում է բարձր ճշգրտության ճնշման սենսորի միջոցով, որը տեղադրված է գործիքի ներքևի մասում, որի զգայական մասը անմիջականորեն շփվում է ջրի հետ:

SLH-OP Series Մասամբ լցված խողովակների ուլտրաձայնային հոսքաչափի առավելությունները

Գլխի կորուստ չկա, ալիքներ կամ ալիքներ կառուցելու կարիք չկա:
Կարիք չկա չափավորել ջրի մակարդակ-հոսք հարաբերությունը, հատկապես հարմար է դանդաղ հոսքի ալիքների համար, որտեղ ջրի մակարդակի մեթոդը չի կարող օգտագործվել. ինժեներական շինարարության կարիք չկա, ինժեներական ծախսեր չկան, արագ և հեշտ տեղադրում առանց հոսքի ընդհատման:
Գործիքի զոնդն ուղղակիորեն տեղադրված է ալիքի պատին ամրացված շարժական և պարզ բրա վրա և կապի մալուխի միջոցով միացված է կառավարման տերմինալին:
Ցածր էներգիայի սպառումը, կարող է շարունակաբար աշխատել դաշտում առանց արտաքին էներգիայի աղբյուրի անհրաժեշտության:
Կառավարման տերմինալը գալիս է փոքր ներկառուցված մարտկոցով, որը կարող է անընդհատ աշխատել 2 ամիս և կարող է շարունակել աշխատել պահեստային մարտկոցը լիցքավորելուց կամ փոխարինելուց հետո: Այն կարող է միացված լինել նաև մեծ մարտկոցի կամ կենցաղային էլեկտրականության:
Ցուցադրում և պահեստավորում տեղում՝ մինչև վեց ամիս պահեստավորման հզորությամբ: Վերջին չափված տվյալները ինքնաբերաբար ցուցադրվում են տեղում, և պատմական տվյալները կարող են պահանջվել տերմինալի ցուցադրման կառավարման կոճակների միջոցով: Յուրաքանչյուր 10 րոպեն մեկ կատարված չափումների տվյալները կարող են պահպանվել վեց ամիս:

Տեխնիկական ճշգրտում

Velocity	Range	21 mm/s~5000 mm/s
	Accuracy	± 1% of measured velocity
	Resolution Ratio	1 mm/s
Temperature	Operation Temperature	0 °C~ 60°C
Temperature	Resolution	0.2 °C
Level	Range	0~10m
	Resolution	1 mm
	Accuracy	± 0.5 % of measured level
Flow Rate	Accuracy	± 2 % of measured flow
Power supply	12V DC or 220V AC
Communication	RS 232,RS485 ,4-20mA
Protocol	MODBUS
Data Storage	Data is collected every 10 minutes and can store data for over 6 months. Even in the event of a power outage, this data will not be lost for a long time.
Operation Temperature	0 °C~ 60°C
Housing Material	PC or PVC plastic
Protection Level	IP68
Reliable	MTBF≥25000h

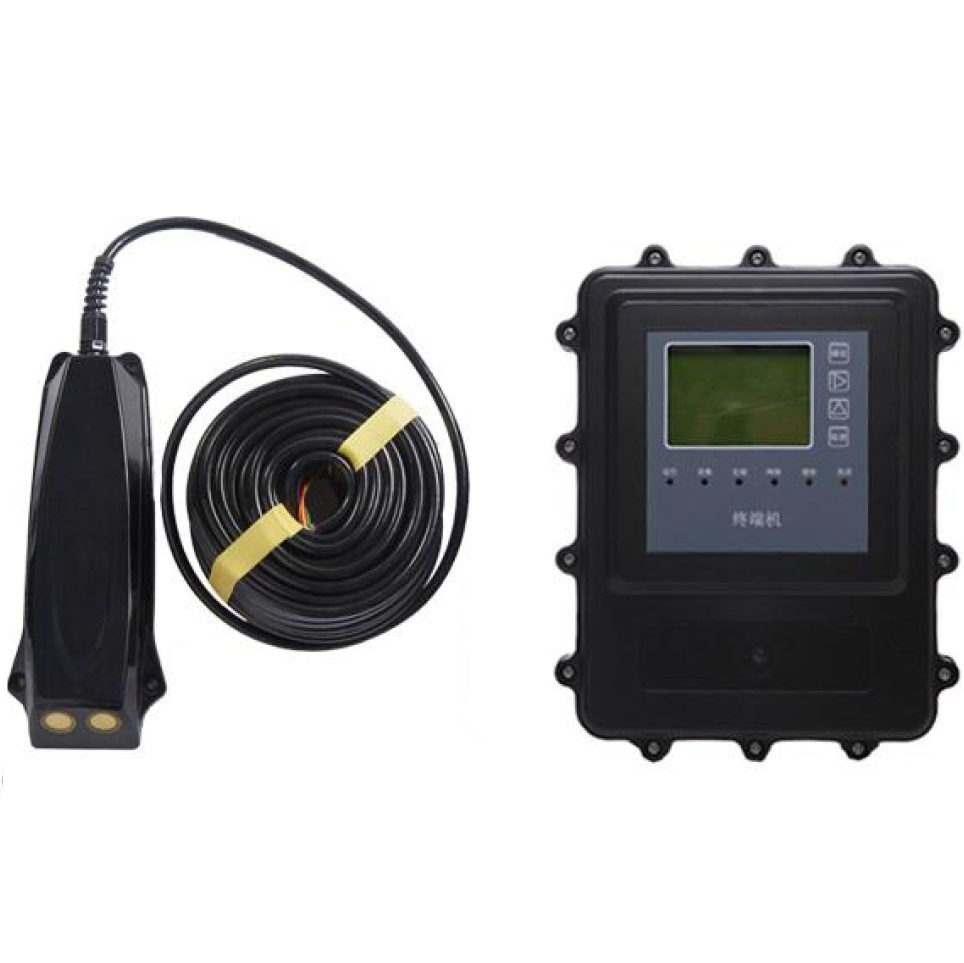

Size	230×90×37 mm (probe) and 257×179×70 mm (terminal). Standard communication cable length is 10m, extendable up to 1000m.

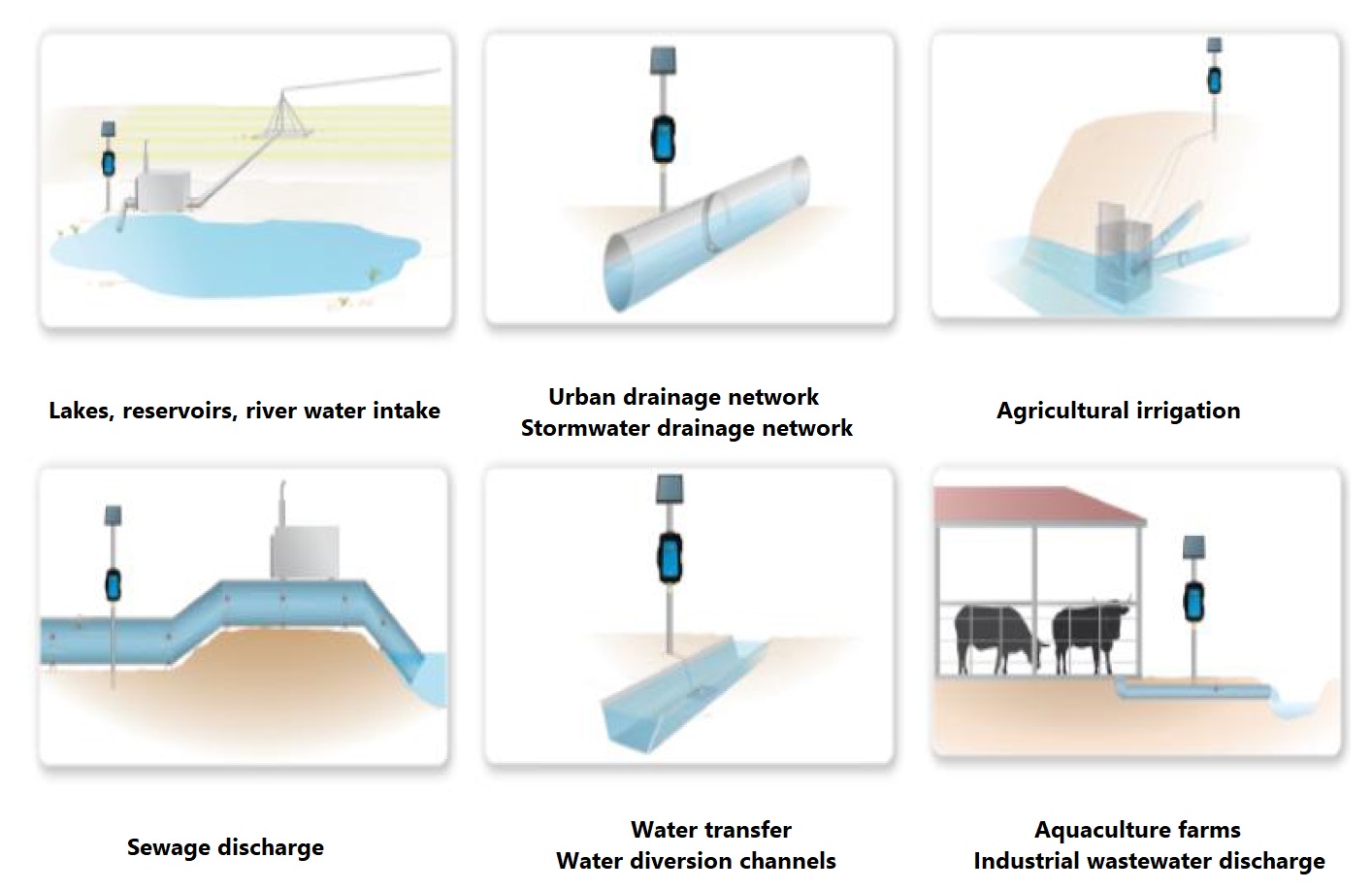

Դիմումներ

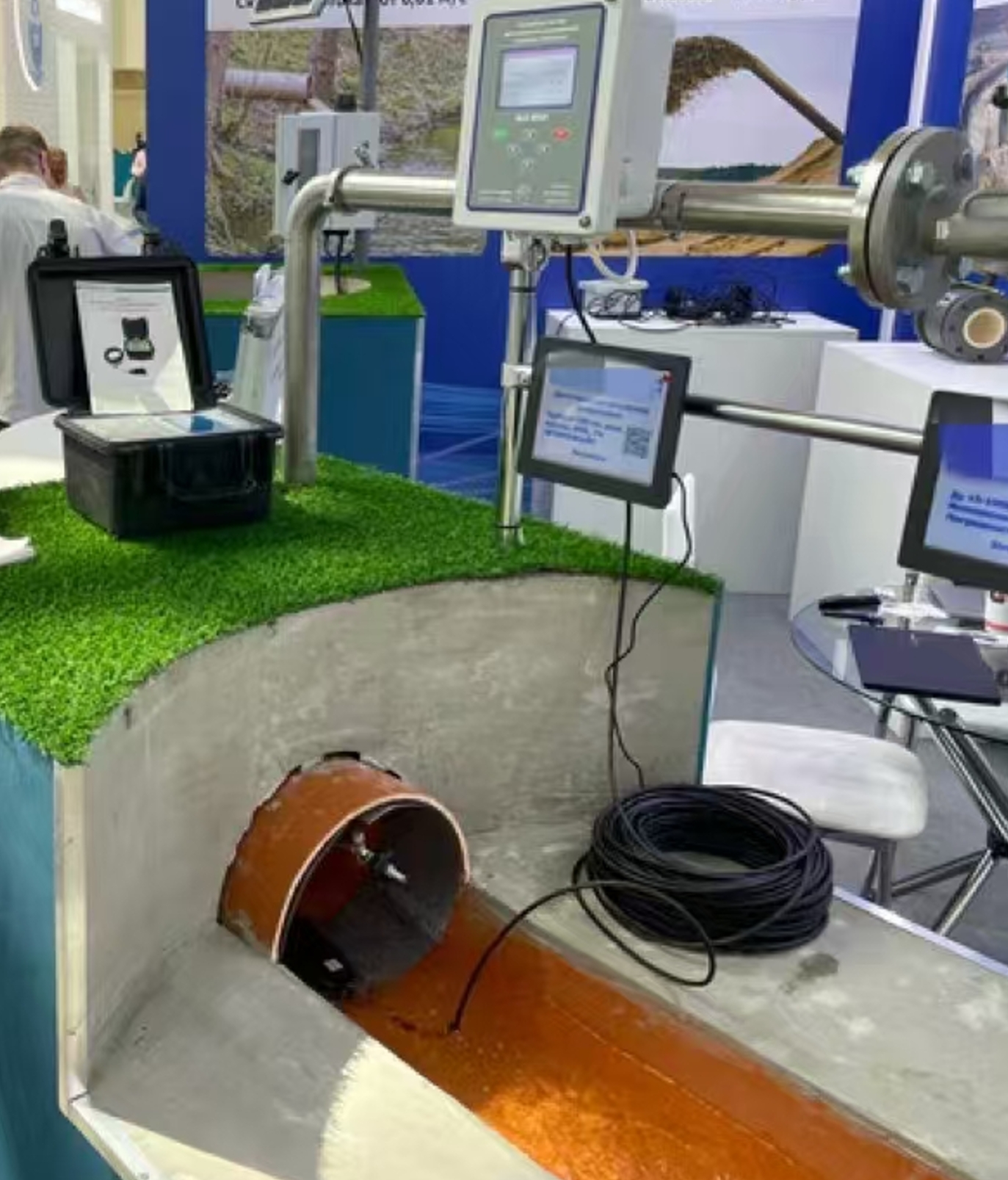

Կայքի նկարներ
